叶轮常见的6个问题及处理方法
时间:2018-03-07 13:08:07

什么是叶轮?

叶轮既指装有动叶的轮盘,是冲动式汽轮机转子的组成部分,又可以指轮盘与安装其上的转动叶片的总称。叶轮常见的都是铸造或者焊接的,材质根据工作介质选用。

它的主要作用

叶轮的是把原动机的机械能转化为工作液的静压能与动压能。

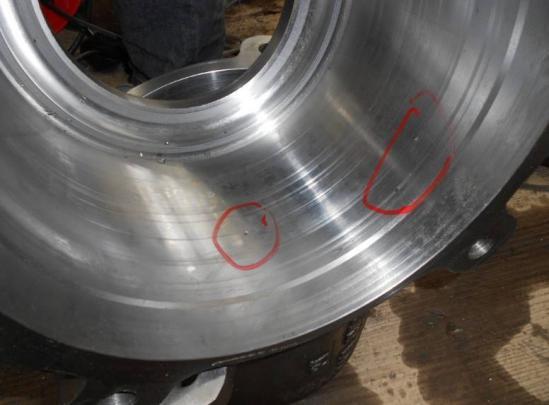

NO.1 铸造缺陷

1.故障表现:流道夹杂;多肉;不光滑;沙眼;裂纹;缩松等。

2.处理方法:可根据实际情况进行磨削、补焊等方法,如果问题严重,需打废重铸。

NO.2 磨蚀

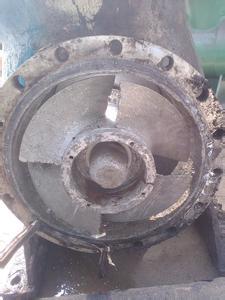

1.故障表现:图示是由灰铸铁材料铸造的流程泵叶轮在5年时间内被含有少量水泥泡沫的水磨损的情况,磨蚀问题更多的是设计方选材不当或泵型选择不当造成的,或者是工艺介质被污染导致的。

2.处理方法:更改叶轮材质;更改设计方案,改变泵型;检查工艺介质。

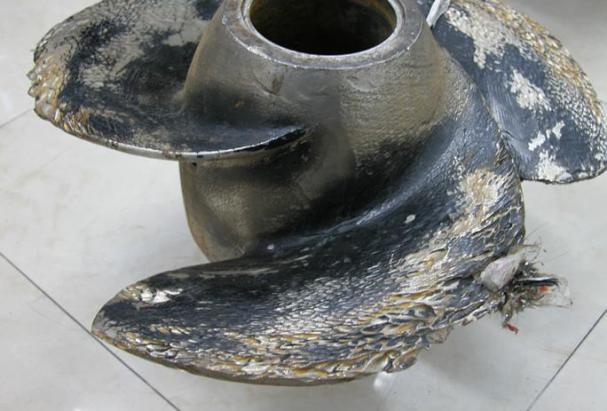

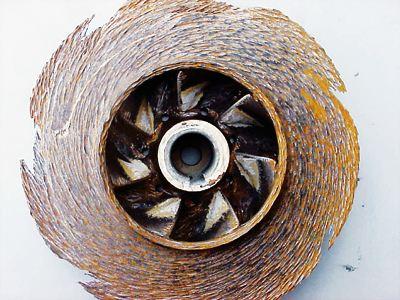

NO.3 汽蚀

1.故障表现:设计方案不当;安装位置过高;选材不当等。

2.处理方法:降低安装位置;改变更能够抗汽蚀的材质;重新设计泵型等。

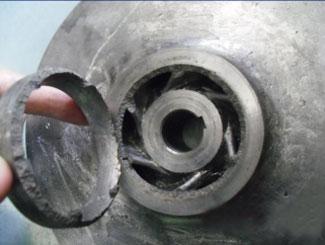

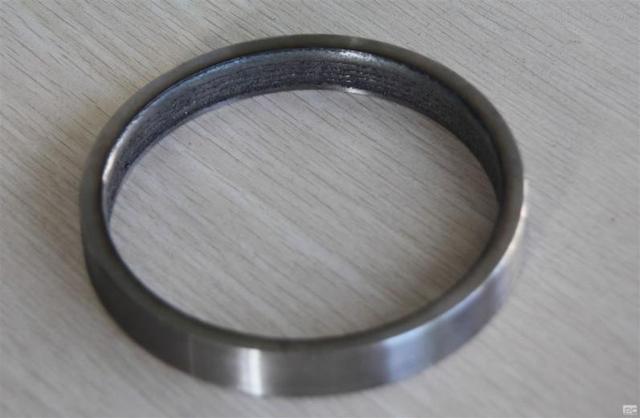

NO.4 口环抱死

1.故障表现:设计间隙过小;前后口环的硬度差小于50HBW;口环间隙有固体颗粒;口环变形等。

2.处理方法:增大设计间隙;更换口环材质;检查工艺介质;更换新口环等。

NO.5 断裂

1.故障表现:由于汽蚀、腐蚀、磨蚀引起的;铸件质量较差导致;水锤导致的。

2.处理方法:更换新叶轮。

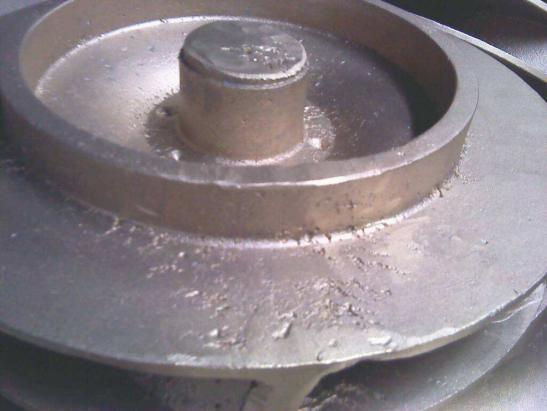

轮毂断裂

故障表现:轮毂断裂;原因设计;选材不当;铸件质量太差。

NO.6 腐蚀

1.故障表现:选材不当。

2.处理方法:更换新叶轮,耐腐蚀磨损材料;叶轮耐蚀层的涂镀;叶轮耐蚀层的喷涂。
