EGM 渣浆泵

  • 材质:高铬耐磨合金
  • 寿命:普通产品1.5-2.5倍
  • 能耗:高效,低能耗
  • 交货:7个工作日-30个工作日不等
  • 可替代产品系列:高扬程重型渣浆泵
  • 在线快捷咨询
  • 电话咨询:0311-86480968
  • 产品描述及应用:
    1. EGM系列渣浆泵为悬臂、离心式渣浆泵,适用于输送强磨蚀性、高扬程渣浆,广泛应用于选矿、冶金、选煤、火电厂、化工、环保、河流疏浚、建材生产等行业。



    2. EGM型泵亦可称为重型渣浆泵。该型号渣浆泵具有较厚的承磨件(即过流件,主要包括渣浆泵叶轮,护套,护板等)并配重型托架,在泵的最大允许工作压力范围内,可以多级串联使用。



    3. 与EHM系列相比,EGM系列特点是可输送更高浓度、更高扬程的工况,故也称重型、高扬程渣浆泵。

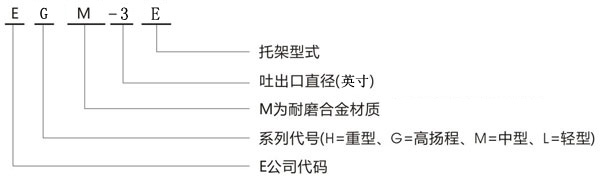

    4. EGM系列渣浆泵型号说明:

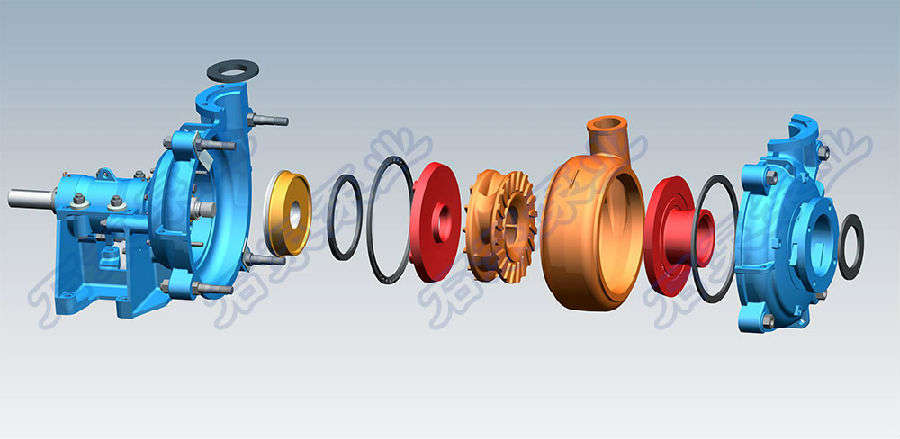

    3D结构图:





    EGM系列渣浆泵结构特点:



    泵头:
    EGM型泵为双泵壳结构,即泵体、泵盖带有可更换的耐磨金属(高铬合金)内衬(包括叶轮、护套、护板等)。泵体、泵盖根据工作压力采用球墨铸铁制造,垂直中开,用螺栓边接。泵体有止口与托架用螺栓边接。泵的吐出口可按八个角度旋转安装。叶轮前后盖板带有背叶片以减少泄漏及提高泵的使用寿命。各型泵进口均为水平方向,从传动方向看泵为顺时针方向旋转。



    渣浆泵轴封
    EGM渣浆泵的轴封型式主要有副叶轮密封和填料密封,副叶轮密封利用叶轮与串联的副叶轮产生的压力密封,一般有压入式给矿的情况下使用,但给矿压力值不大于泵出口压力值10%。这种密封形式可不加轴封水(通过泵体上的油杯定期加润滑脂)、不稀释矿浆;但将增加功率消耗(一般需增加额定功率的5%左右)。



    填料密封是常见的一种轴封形式,适用于各种工况条件,可匹配聚四氟乙烯填料、石墨填料等特殊材质,可用于腐蚀性或高温条件下。它具有结构简单、维修方便等优点。但需加轴封水,并应保证足够的水压和水量,轴封水水压为泵出口压力加35kPa(0.35kg/cm2),轴封水量以托架大小而定,见下表(托架形式参数表)。



    渣浆泵也可采用机械密封,密封效果较好,但成本高,须按要求加轴封水。



    附:渣浆泵托架形式参数表:

    托架形式

    A

    B

    C

    D

    E

    R

    F

    G

    S

    T

    允许配套功率Kw

    7.5

    15

    30

    60

    120

    300

    260

    600

    560

    1200

    托架重量Kg

    17

    24

    45

    77.5

    154

    228

    555

    1006

    546

    1156

    轴封水量I/s

    0.15

    0.25

    0.35

    0.55

    0.70

    0.70

    0.70

    1.20

    1.20

    1.60



    传动部分:

    包括托架和轴承组件:

    1. 泵轴直径大、刚性好、悬臂短、在恶劣的工况下不会弯曲和振动;

    2. 轴承根据传动的功率不同选用重型单列或双列圆锥滚子轴承及圆柱滚子轴承,能够承受泵的最大轴向及径向载荷;

    3. 轴承按轴承箱结构可采用油脂润滑或稀油润滑;

    4. 轴承体两端有密封端盖,迷宫套及迷宫环,能有效防止矿浆等污物进入轴承,保证轴承能安全运行,具有较长的寿命。



    渣浆泵的传动方式除直联传动外(DC)还有V型三角带传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。



    性能参数表:

    型号

    允许配带最大功率P(Kw)

    清水性能

    叶轮

    流量Q

    扬程H(m)

    转速n(r/min)

    最高效率η%

    汽蚀

    余量

    NPSH(m)

    叶轮直径D(mm)

    m3/h

    I/s

    EGM-1C

    30

    16.2-34.2

    4.9-9.5

    25-92

    1400-2200

    20

    2-5.5

    330

    EGM-2D

    60

    68.4-

    136.8

    19-38

    25-87

    850-1400

    47

    3-7.5

    457

    EGM-3E

    120

    126-252

    35-70

    12-97

    600-1400

    50

    2-5

    508

    EGM-4S

    560

    324-720

    90-200

    30-118

    600-1000

    64

    3-8

    711

    EGM-6S

    560

    468-1008

    130-280

    20-94

    500-1000

    65

    4-12

    711

    注:1.推荐流量范围为50%Q≤Q≤110%Q′(Q′相应于最高效率点流量);

        2.NPSH是指最高转速时,推荐Q点所对应的NPSH值。


    案例现场:

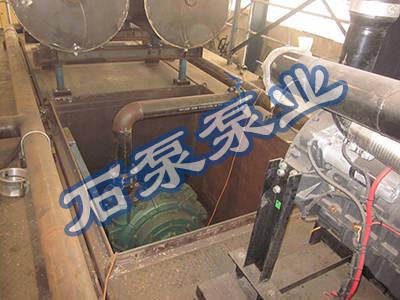

    洗煤厂客户现场  EGM-3E渣浆泵
